致天環(huán)氧AB膠網(wǎng)為您整理了以下導(dǎo)電膠的分類及基本的信息介紹歡迎來電咨詢！

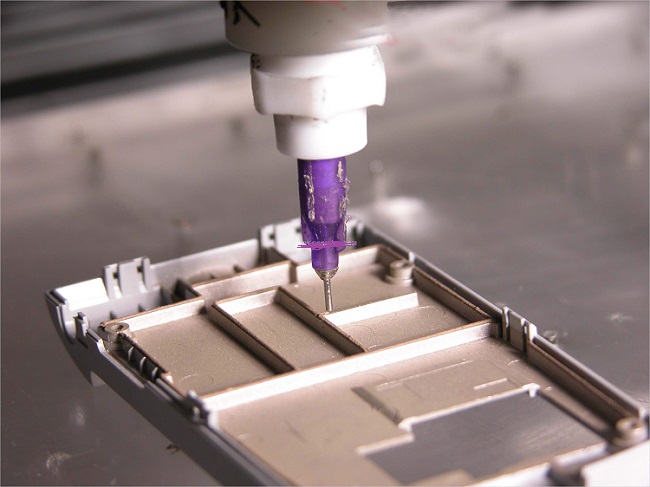

一、按基體可分為熱塑性導(dǎo)電膠和熱固性導(dǎo)電膠。熱塑性導(dǎo)電膠的基體樹脂分子鏈很長(zhǎng)，且支鏈少，在高溫下固化時(shí)流動(dòng)性較好，可重復(fù)使用。而熱固性導(dǎo)電膠的基體材料最初是單體或預(yù)聚合物，在固化過程中發(fā)生聚合反應(yīng)，高分子鏈連接形成交聯(lián)的三維網(wǎng)狀結(jié)構(gòu)，高溫下不易流動(dòng)。
二、按導(dǎo)電機(jī)理分為本征導(dǎo)電膠和復(fù)合導(dǎo)電膠。本征導(dǎo)電膠是指分子結(jié)構(gòu)本身具有導(dǎo)電功能的共扼聚合物，這類材料電阻率較高，導(dǎo)電穩(wěn)定性及重復(fù)性較差，成本也較高，故很少研究。復(fù)合導(dǎo)電膠是指在有機(jī)聚合物基體中添加導(dǎo)電填料，從而使其具有與金屬相近的導(dǎo)電性能，目前的研究主要集中在這一塊。
三、按導(dǎo)電方向分為各向同性（ICAs）和各向異性（ACAs）兩大類。前者在各個(gè)方向有相同的導(dǎo)電性能；后者在XY方向是絕緣的，而在Z方向上是導(dǎo)電的。通過選擇不同形狀和添加量的填料，可以分別做成各向同性或各向異性導(dǎo)電膠。兩種導(dǎo)電膠各有所長(zhǎng)，目前的研究主要集中在后者。
四、按照固化體系的不同，導(dǎo)電膠可分為室溫固化導(dǎo)電膠、中溫固化導(dǎo)電膠、高溫固化導(dǎo)電膠和紫外光固化導(dǎo)電膠等。室溫固化需要的時(shí)間太長(zhǎng)，一般需要數(shù)小時(shí)到幾天，且室溫儲(chǔ)存時(shí)體積電阻率容易發(fā)生變化，因此工業(yè)上較少使用。中溫固化導(dǎo)電膠力學(xué)性能優(yōu)異，且固化溫度一般低于150℃，此溫度范圍能較好地匹配電子元器件的使用溫度和耐溫能力，因此是目前應(yīng)用較多的導(dǎo)電膠。
高溫固化導(dǎo)電膠高溫固化時(shí)，金屬粒子容易被氧化，固化速度快，導(dǎo)電膠使用時(shí)要求固化時(shí)間須較短，因此也使用較少。紫外光固化導(dǎo)電膠主要是依靠紫外光的照射引起樹脂基體發(fā)生固化反應(yīng)，固化速度較快，樹脂基體在避光的條件下可以保存較長(zhǎng)時(shí)間，是一種新型的固化方式。
五、按導(dǎo)電粒子分類的導(dǎo)電膠又可以分為金導(dǎo)電膠、銀導(dǎo)電膠、銅導(dǎo)電膠、碳類導(dǎo)電膠、納米碳管導(dǎo)電膠等。
Au粉具有優(yōu)異的導(dǎo)電性和化學(xué)穩(wěn)定性，是最理想的導(dǎo)電填料，但價(jià)格昂貴，一般只在要求較高的情況下使用。Ag粉價(jià)格相對(duì)較低，導(dǎo)電性較好，且在空氣中不易氧化，但在潮濕的環(huán)境下會(huì)發(fā)生電遷移現(xiàn)象，使得導(dǎo)電膠的導(dǎo)電性能下降。Cu粉和Ni粉具有較好的導(dǎo)電性，成本低，但在空氣中容易氧化，使得導(dǎo)電性變差。因此，導(dǎo)電填料一般選用Ag或cu。
導(dǎo)電填料的粒度和形狀對(duì)導(dǎo)電膠的導(dǎo)電性能有直接影響。粒度大的填料導(dǎo)電效果優(yōu)于小的，但同時(shí)會(huì)帶來連接強(qiáng)度的降低。不定形（片狀或纖維狀）的填料導(dǎo)電性能和連接強(qiáng)度優(yōu)于球形的。但各向異性導(dǎo)電膠只能用粒度分布較窄的球形填料。不同粒度和形狀的填料配合使用可以得到較好的導(dǎo)電性能和連接強(qiáng)度。
