DIY戒指高弧面膠_高弧面滴膠_東莞高弧面滴膠廠家

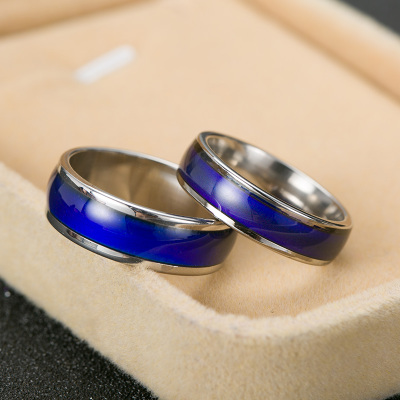

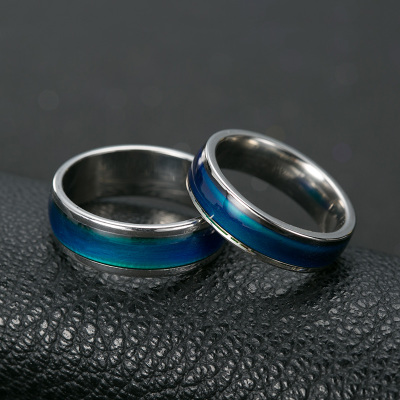

DIY高弧面戒指滴膠主要特點：高透明度，耐黃變固化后產品表面無水波紋，表面圓潤光滑有光澤度，同時也適用于其他個性DIY飾品、戒指、工藝品等表面滴膠、灌封工藝處理。常溫25度有效操作時間45分作左右，常溫固化時間3-5小時。機械強度好，耐黃變，防水防潮性能極佳，體積收縮率小。
| （一）物理特性 |
| 型號： | A（環氧樹脂） | B（固化劑） |
| 顏色： | 透明液體 | 半透明膏狀體 |
| 比重(25℃)： | 1.07g/cm3 | 0.93g/cm3 |
| 粘度(25℃)： | 5200-5600cps |
非垂流型 |
| 保存期限(25℃) | 6個月 | 6個月 |
| 配比： | A:B = 2:1（重量比） |
| 可使用時間： | 25℃×60-80分鐘（100g混合量） |
| 固化條件： | 初干25℃×3-5小時，完全干25℃×12-14或60℃×2.5-3小時完全干（100g混合量） |
| （二）使用方法 |
| （1） | 要滴膠的產品表面需要保持干燥、清潔； |
| （2） | 按配比量取，且稱量準確，請切記配比是重量比而非體積比，A、B膠混合后需充分攪拌均勻，以避免固化不完全； |
| （3） | 攪拌均勻后請及時進行灌膠，并盡量在可使用時間內使用完已混合的膠液； |
| （4） | 固化過程中，請保持產品水平擺放，以免固化過程中膠液溢出。 |
| （三）固化后特性 |
| 硬度： | Shore-D | 80~85 |
| 彎曲強度： | kg/mm2 | 14~15 |
| 抗拉強度： | kg/mm2 | 12~13 |
| 抗壓強度： | kg/mm2 | 30~35 |
| 吸水率(25℃) | %(24小時) | ﹤0.1 |
| （四）注意事項 |
| 1、 | 本品在混合后可靜置5-10分鐘再使用，以使混合時產生的氣泡及時破除(100g混合量)，也可用真空機抽泡； |
| 2、 | 滴好膠的產品可靜置一段時間再進入烤箱，如發現表面仍有氣泡，可使用火焰消泡的方法除泡； |
| 3、 | 混合在一起的膠量越多，其反應就越快，固化速度也會越快，請注意控制一次配膠的量，因為由于反應加快，其可使用的時間也會縮短； |
| 4、 | 可使用時間：是指在25℃條件下，100g混合后的膠液的粘稠度增加一倍的時間，并非可使用時間之后膠液絕對不能使用； |
| 5、 | 有極少數人長時間接觸膠液會產生輕度皮膚過敏，有輕度癢痛，建議使用時戴防護手套和口罩，粘到皮膚上請用紙巾或布條擦去，并使用肥皂或其它清潔劑清洗干凈； |
| 6、 | 在大量使用前，請先小量試用，掌握產品的使用技巧，以避免出現差錯。 |
| （五）儲存與包裝 |
| （1） | 本品需在通風、陰涼、干燥處密封保存，保質期六個月，過期經試驗合格，可繼續使用； |
| （2） | 包裝規格為兩種：一種是(A膠5kg/桶，B膠5kg/桶)；另一種是(A膠25kg/桶，B膠25kg/桶)，其它根據實際情況包裝。 |
| 備注：如果遇到技術方面的問題，隨時可以來電136-0267-8312咨詢，我們將竭誠為您服務！ |
掃一掃 免費提供技術指導
