氣泡尺寸對ab膠粘接結構強度的影響
ab膠在粘接過程中，由于粘接技術以及ab膠特性等原因，導致在粘接層內部產生氣泡。氣泡的存在致使粘接層結構的不連續，同時氣泡位置粘接層的粘接強度為0。但由于氣泡的不規則，難以定量研究氣泡對粘接結構強度的影響，因此為了能夠量化研究氣泡對粘接結構強度的影響，將氣泡簡化為位于粘接層的貫穿型通孔，即氣泡處粘接層結構不連續，粘接強度為 0。

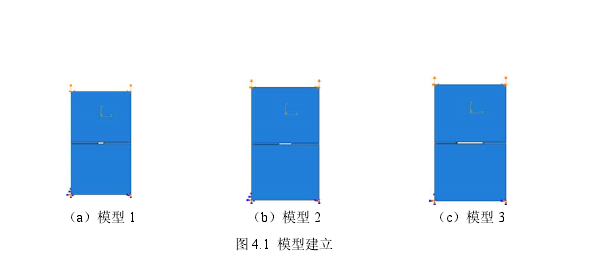

致天膠業聯合研發實驗室采用了五層粘接結構模型，在粘接層中部預置一氣泡缺陷，逐漸增大氣泡尺寸，研究氣泡尺寸對對接結構粘接結構強度的影響。模型尺寸及材料參數參照單軸拉伸模型設置，氣泡位置位于結構粘接層中部，貫穿型通孔，氣泡尺寸依次增大，分別為 4mmX1mmX20mm，8mmX1mmX20mm，16mmX1mmX20mm，結構下端固定，上端Y軸方向施加0.25mm位移，如圖4.1所示。
結構底端固定，上端在Y軸方向施加0.25mm位移，網格劃分及分析步設置等參照單軸拉伸模型，分別對上述三種模型進行模擬，模擬結果如圖 4.2 所示。
上圖為結構應力達到最大值時的應力云圖，從圖中可以發現，隨著缺陷尺寸的增大，結構的最大應力值逐漸減小，模型1最大應力為 2.95MPa，模型2最大應力為2.62MPa，模型3最大應力為 1.97MPa。獲得模型的拉力隨位移變化曲線，如圖4.6所示。

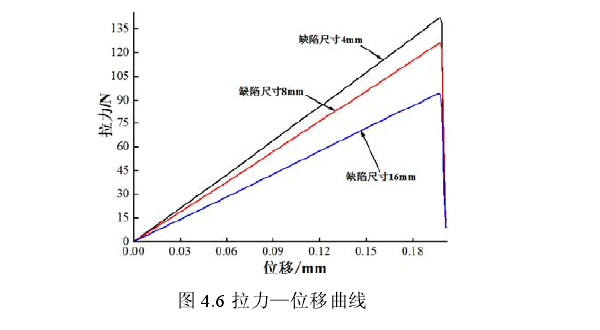

從圖4.6中可以發現，拉力位移曲線符合脆性斷裂的特點。模型1、2與 3均于位移0.198mm時達到拉力最大值。其中模型1拉力最大值為 141.90N，模型2為126.11N，模型 3 為 94.26N。隨著氣泡尺寸的增大，結構承載能力逐漸減小。
